Système de contact implantable SYGNUS®

Sygnus Contact Product

SYGNUS est le premier joint et système de contact électrique intégré pour les dispositifs médicaux implantables. Il s’agit d’une solution prête à l’emploi pour les interfaces cruciales de sondes/connecteurs, conçue pour vous aider à accélérer le développement et à vous concentrer sur ce qui est important pour votre entreprise. Le système SYGNUS associe une technologie de contact électrique Bal Conn® fiable à des joints d’isolation en silicone implantable, pour créer une « pile » de connecteurs à la fois compacte et évolutive. SYGNUS vous permet d’intégrer en toute confiance une technologie d’interconnexion éprouvée et de répondre à la demande de dispositifs toujours plus petits et plus puissants – tout en éliminant le besoin de dédoublement ou de développement interne de composants.

Fabrication de Sygnus

Sygnus® Assembly

Au cœur du système SYGNUS, se trouve la technologie de contacts électriques Bal Conn®, d’une fiabilité à toute épreuve. Composé d’un boîtier en alliage de nickel médical MP35N® et d’un ressort à spires inclinées Bal Spring en platine iridium ou en MP35N®, le contact offre une faible force d’insertion et une impédance électrique extrêmement faible (<100 mΩ). Il fournit une conductivité multipoints et compense à la fois les défauts d’alignement et les irrégularités des surfaces de contact.

Sygnus construction

Les boîtiers Bal Conn sont typiquement cylindriques, mais leur géométrie peut être modifiée sur-mesure pour incorporer des caractéristiques qui facilitent la rétention et simplifient les processus d’assemblage. Le Bal Conn est également disponible dans un format qui combine la technologie Bal Spring avec une configuration de boîtier plus fine pour réduire l’impédance électrique, réduire davantage le pas axial, et conserver un espace précieux au niveau de la tête du dispositif.

Entre les contacts du système SYGNUS, les joints en silicone de précision assurent une isolation accrue des fluides et des diélectriques, empêchant les fuites et le transfert de courant qui pourraient causer le mauvais fonctionnement ou la défaillance de l’appareil.

SYGNUS est conçu pour minimiser le pas axial, ce qui permet une plus grande densité de connecteurs dans un espace réduit. La distance de pas, le diamètre du boîtier, le diamètre du ressort et la géométrie du boîtier sont entièrement personnalisables. Les modèles de contact du système SYGNUS sont soumis à des tests de force complets, et ses composants d’étanchéité sont emballés selon des normes de propreté critiques.

Tailles des systèmes Sygnus

Le système de contact implantable SYGNUS joue un rôle important dans le fonctionnement uniforme et fiable des implants médicaux actifs. Mais il maintient un profil très plat, gérant plus de puissance dans moins d’espace que n’importe quelle autre technologie d’interconnexion de pointe. Grâce à nos procédés de fabrication avancés, nous pouvons produire ces systèmes avec des diamètres intérieurs allant de 0,028 pouces (0,7 mm) à 0,197 pouces (5 mm).

Sygnus Contact Sizes

Fonctions des systèmes Sygnus

Sygnus Contact Function

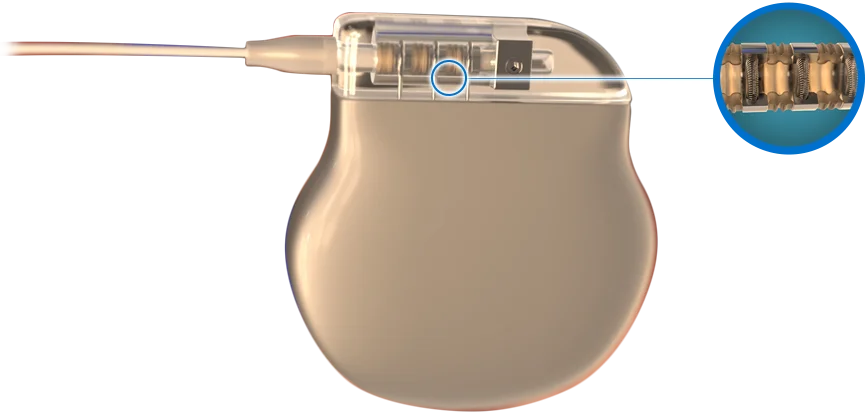

Dans les appareils utilisés pour la gestion du rythme cardiaque et les thérapies de neuromodulation, le système de contact implantable SYGNUS permet la transmission d’énergie depuis la batterie et l’électronique de l’appareil jusqu’à la sonde. Les ressorts à spires inclinées à haute conductivité Bal Spring® présents au niveau de chaque contact s’aligne avec les électrodes sur la sonde, gérant de manière fiable et constante les impulsions électriques. Les joints en silicone du système aident à empêcher l’infiltration de fluide et à garantir que les canaux ayant des fonctions différentes n’interfèrent pas les uns avec les autres. Bien que le système SYGNUS soit généralement intégré au niveau de la tête l’appareil, c’est aussi une solution idéale pour les connexions séparées permettent un remplacement plus rapide et plus sûr de la sonde.

Matériaux des systèmes Sygnus

Les ressorts et les boîtiers de notre système SYGNUS sont disponibles dans une gamme de matériaux biocompatibles et implantables.

Les matériaux des boîtiers incluent :
  • MP35N®
  • TITANE POUR APPLICATIONS MÉDICALES
  • ACIER INOXYDABLE (302, 316, 316L)
  • PLATINE-IRIDIUM
Les matériaux des ressorts incluent :
  • MP35N®
  • PLATINE-IRIDIUM
Les matériaux des joints incluent :
  • SILICONE IMPLANTABLE

Configurations des systèmes Sygnus

Comme chaque système SYGNUS est conçu pour répondre aux exigences uniques de votre application, nous n’avons pas de taille et de type « standard » en stock. Cependant, nous maintenons une base de données des modèles qui répondent aux normes actuelles IS-1, IS-4, DF-4 et VAD, ainsi qu’aux exigences courantes en matière de neuromodulation. Ceux-ci peuvent servir de base afin d’accélérer le processus de conception sur-mesure. Le contact individuel peut s’adapter à des sondes de diamètres jusqu’à 0,7 mm, et sa géométrie de boîtier peut être ajustée pour incorporer des caractéristiques de rétention.

Electrical Contacts for Neuromodulation | Bal Conn®

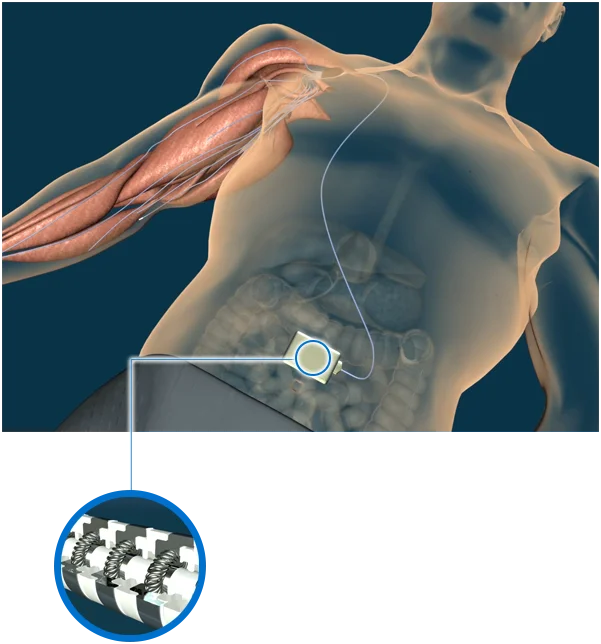

Système Sygnus pour la neuromodulation

Type d’utilisation : Bidirectionnelle
Diamètre de la sonde (mm) : 1,30
Force d’arrachement maximale (N) : 0,70 à 1,20
Force en fonctionnement (N) : 0,07 à 0,40
Matériaux du boîtier : MP35N®, 316L, titane pour applications médicales, platine-iridium
Matériaux des ressorts : Platine-iridium
Résistance de contact sec statique (mΩ) 40 à 600 (nominal), +/- 15 à +/- 200 (tolérance)
Propriété : Taille compacte
Avantage : Permet un nombre supérieur de connections en série

Contacts for IS-4/DF-4/VAD Cardiac Applications | Bal Conn®

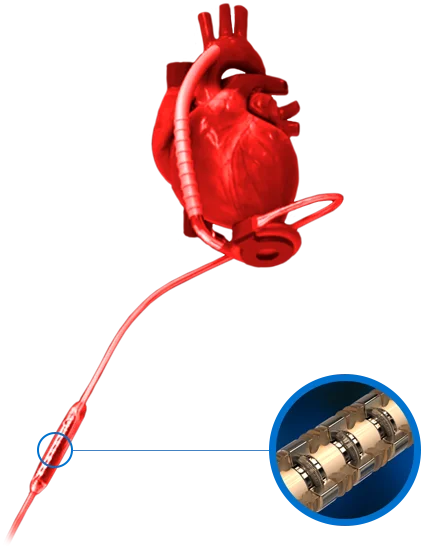

Système Sygnus pour applications en cardiologie selon les normes IS-4/DF-4/VAD

Type d’utilisation : Bidirectionnelle
Diamètre de la sonde (mm) : 3,20
Force d’arrachement maximale (N) : 2,70
Force en fonctionnement (N) : 0,25 à 0,75
Matériaux du boîtier : MP35N®, platine-iridium
Matériaux des ressorts : MP35N®, platine-iridium
Résistance de contact sec statique (mΩ) : 30 à 80 (nominal), +/- 20 à +/- 50 (tolérance)
Propriété : Points de contact plus nombreux
Avantage : Résistance de contact réduite

Electrical Contacts for IS-4/DF-4 | Bal Conn®
Système Sygnus pour applications selon les normes IS-4/DF-4

Type d’utilisation : Unidirectionnelle
Diamètre de la sonde (mm) : 3,20
Force d’arrachement maximale (N) : 2,70
Force en fonctionnement (N) : 0,50 à 1,00
Matériaux du boîtier : MP35N®
Matériaux des ressorts : MP35N®
Résistance de contact sec statique (mΩ) : 80 (nominal), +/- 50 (tolérance)
Propriété : Modèle avec ressort axial
Avantage : Faible résistance de contact

Ces données sont présentées à des fins de comparaison uniquement, et représentent la performance de notre contact selon des paramètres de conception spécifiques. Les résultats peuvent varier selon les exigences de l’application et d’autres facteurs.

Force des ressorts Sygnus

Au cœur du système SYGNUS, se trouve notre technologie éprouvée de ressorts à spires inclinées Bal Spring®. Nos ressorts exercent une force quasi-constante à travers l’ensemble des forces actives de déformation, et ses forces restent uniformes. Les ressorts ont une faible compression rémanente, et leurs spires individuelles compensent les éventuels désaxages, les variations de tolérance, et les irrégularité des surfaces. Leurs multiples spires offrent une redondance de contact.

Sygnus Percent Deflection Graph
