LKS® シール

LKS Seal Product

主にオイルとガス用アプリケーションの回転作動目的に (その他のサービス用デザインも有り) 設計された弊社の Bal Seal® スプリング付き LKS シールは、類似シールと比べてサービス寿命が最大 150% アップした一体型のデザインが特徴です。厳しい条件下で抜群の漏洩防止力を発揮し、もう高額なシーリングアセンブリは必要ありません。 次世代機器を開発したい、保証クレームへの対応力をアップさせたい、および環境リスクを軽減したいデザイナーにとって理想的なソリューションです。

LKS シール生産

弊社の LKS シールは、多くの長所があることを証明します。二種類のプレミアムポリマーの長所、革新的なジャケットジオメトリ、スプリング強化材、そしてロッキングリングを活用し、まったく新しいシーリングを作り上げます。

Bal Seal® LKS Seal Profile

デザインはあくまでも例です。
リップとヒールのジオメトリ、強化材力、および材質の組み合わせを緻密に調整し、お客様のご希望に沿った固定シールのソリューションをご提供します。

バックアップ要素とロッキングリングはより高圧と高速の条件下で、シールと回転シャフトの間にほぼ隙間がない、あるいはまったく隙間なくハードウェア内でシール材をサポートし、シール材の押し出しを防ぎます。LKS シールの独特なジオメトリが、ジャケット材の摩損がヒンジではなくリップのコンタクトエリアで発生するように促します。LKS シールのジャケット材質は、弊社の GFP-55、グラファイト添加強化 PTFE です。金属ロッキングリングは、ステンレススチール製で、Bal Spring 斜め巻コイルスプリング強化材は耐食性の Hastelloy® 製です。シールの統合バックアップ要素は弊社の P-69D、高温で押し出しを防止するPEEK 材でできています。

グラファイト強化 PTFE シーリングリング

は、高温、高圧力、高速条件下でシール力を維持し、高い抗押し出し力と、優れた耐久性、そして内部潤滑性を提供します。

金属ロッキングリング

は熱サイクルによるシーリング機能不全から守り、低温での OD 縮小を減らし、そしてシールが動的になることから防止します

Bal Spring® 斜め巻コイルスプリング

は、シャフトに均一のシール力を掛け、リップエリアで摩擦接触を低下させ (熱蓄積を減少させシール寿命を延ばします)、優れた耐食性と化学品互換性を実現します。

高性能 PEEK 抗押し出し要素

がシールジャケットの押し出しを最小限に抑え、シール寿命を延ばし、摩損がヒンジ点ではなくリップ接触エリアのみに発生するようにコントロールし、幅広い温度範囲でシール力を発揮します

LKS シール強化材

すべての LKSシールの中心には、均等な摩損とシールのより長い寿命を促進するために精密に作られた強化材があります。理想的な力、フィット、およびフィニッシュを組み合わせて正しい強化材を選択することはシールの材質そのものと同様にお客様のデザインに重要な要素です。

Bal Spring® canted coil spring energizer (low)
Bal Spring
Canted Coil Spring Energizer

Friction: Low
Sealing Force: Low

Bal Spring® canted coil spring energizer (medium)
Bal Spring
Canted Coil Spring Energizer

Friction: Moderate
Sealing Force: Moderate

Bal Spring® canted coil spring energizer (heavy)
Bal Spring
Canted Coil Spring Energizer

Friction: High
Sealing Force: High

Bal Spring 強化材力

Bal Spring斜め巻コイルスプリングは、圧縮されると独特なたわみと力の作用を発揮します。 弊社のスプリングは一般的なスプリング技術とは異なり、たわみ範囲全体にほぼ継続的に力を加え、広温度範囲下でも一貫して力を発揮します。圧縮ひずみに耐え、個々のコイルがゆがみ、耐性の変化、および接着面不整を相殺します。

Spring Energizer Force Chart

LKS シールサイズ

LKS シールは、内径0.187 in (4.75 mm)~18 in (45.72 cm )までのサイズからお選びいただけます。

LKS Seal Sizes

LKS シールサービス条件

温度、圧力、速度、およびメディア。これらは LKS シールを選ぶ際に考慮しなければならない主な要素の数例に過ぎません。 以下は様々な条件下における Bal Seal®スプリング付き LKS シールの性能についての概要です。

耐圧性
(ポンド/スクエアインチ)

Rotary Seal Pressure Resistance

耐真空性
(Torr)

LKS Seal Vacuum Resistance

耐熱性
(° 華氏)

Rotary Seal Temperature Resistance

表面速度
(フィート/分)

Rotary Seal Surface Speed

摩擦値
(摩擦係数)

Bal Seal® Seal Frictional Values

メディア互換性

Bal Seal®Media Compatibility

LKS シールアプリケーション

技術リソース

製品カタログ

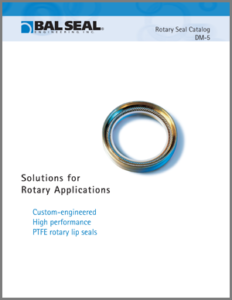

Solutions for Rotary Applications

用途速報

Bal Seal®LKS for Oil and Gas

技術レポート

High-Pressure Fluid Applications
