機械接続スプリング

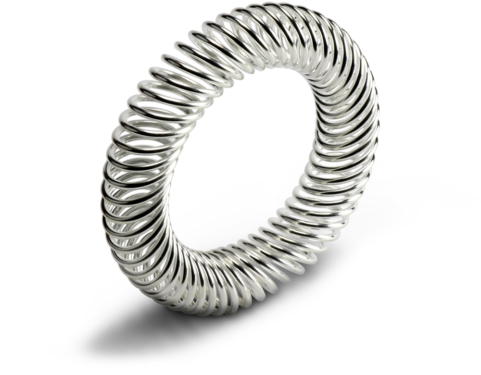

Mechanical Spring Bal Spring Product

多目的用 Bal Spring® 斜め巻コイルスプリングは、困難な機械接続に対応できる信頼性高いソリュ―ションです。そのサイズ、シンプルさ、そしてマルチ機能で、システムの複雑さと重量を軽減すると同時に性能をアップさせます。ラッチング、ロッキング、そしてホールディング機能を備えた Bal Spring は、実装に道具が不要で、何千回もの挿入/取り外し作業にも耐えられる強力なスプリングです。

ラッチング

二つのデバイス部品を繋ぎ
多用しても取り外しと
交換が簡単

Bal Spring® Mechanical Holding In Cycles
ロッキング

二つのデバイス部品を永久に
繋ぎ、部品またはスプリングを傷つけない限り
取り外しが不可能

Bal Spring® Mechanical Holding and Locking
ホールディング

デバイス部品を揃えて維持し
制御されたスプリング力
を利用してスライド機能を簡素化

Bal Spring® Mechanical Holding

スプリング力

Bal Spring® 斜め巻コイルスプリングは、圧縮されると独特なたわみと力の作用を発揮します。弊社のスプリングは一般的なスプリング技術とは異なり、たわみ範囲全体にほぼ継続的に力を加え、広温度範囲下でも一貫して力を発揮します。圧縮ひずみに耐え、個々のコイルがゆがみ、耐性の変化、および接着面不整を相殺します。スプリングの溝、サイズ、ワイヤー寸法、並びにその他の特徴を調整することで、ラッチ、ロック、ホールド、接続、切断に必要な力を正確にコントロールできます。スプリング力は .5 lb 以下から >10,000 lbまで、正確にコントロール可能です。

Spring-energized Force Graph
Bal Spring® Compression Diagram

材質 & 装備

Bal Spring® 斜め巻コイルスプリングは、様々な性能に対応するために、幅広いワイヤー材質と表面仕上げからお選びいただけます。異種金属間腐食防止のため、スプリングをガルバーニ電気適応材質でメッキ加工することもできます。

ワイヤー材質 :
  • ステンレススチール (302, 316, 316L)
  • MP35N® ニッケル合金
  • プラチナ・イリジウム 80/20
  • チタングレード 2
  • HASTELLOY® C-276
  • INCONEL® X-750
  • ベリリウム銅合金 25
  • ジルコニウム銅合金
装備オプション :
  • ニッケル
  • スズ

スプリングのサイズ

Bal Spring 斜め巻コイルプスリングは、様々な長さ (簡単な物から複雑なグルーブ構造まで) から選べ、.76mm ID からのリングに溶接可能です。各スプリングはお客様のアプリケーションの条件に合わせて設計されるため、「標準」サイズや種類はご提供していません。ただし、よくある寸法やクロスセクションのデータベースを保持し、スムーズなカスタム設計の基準として活用しています。

Connecting Spring Sizes

こちらの表は、一般的なスプリングの寸法図としてのみの目的で提供されます。ワイヤー径、ワイヤー材質、コイル幅、コイル高、コイル斜度、スプリング ID/OD、ならびに装備を含むスプリングの特性は、最高の性能を実現するために精密にカスタム設計できます。

スプリング・オリエンテーション

Bal Spring® 斜め巻コイルスプリングは、アキシャルまたはラジアル形状に設計できます。これにより、お客様の設計における力の方向を最適化し、効果的で長いサービス寿命を確保することができます。ハウジングおよびピストンマウントデザインには、通常ラジアルスプリングがお勧めです。アキシャルスプリングは表面実装インストレーションに特化することがほとんどです。

ラジアルスプリング

ラジアル斜め巻コイルスプリングは、中心線に対して垂直に弧またはリングのラジアル方向に圧縮します。

Bal Spring® Axial Spring Diagram
アキシャルスプリング

アキシャル斜め巻コイルスプリングは、中心線に対して平行に弧またはリングの軸方向に圧縮します。

Bal Spring® Radial Spring Diagram

サービス条件、スプリング構造(長さ、またはリング)、ならびにその他の要素によって、こちらのデザインに差異が生じます。弊社のエンジニアが、最高の性能を発揮するスプリング・オリエンテーション選びをお手伝いします。

一つの部品で三つの機能

機械
接続
導電接続
& 接地
EMI
シールディング

Bal Spring® 斜め巻コイルスプリングを利用して部品を機械的にラッチ、ロック、またはホールドするデザイナーもいます。EMI/RFI に対するシールディングとしても利用されます。更に弊社のスプリングは電気の導電および接地にも活用されます。お客様の使用方法を問わず、性能を高め、信頼性を向上し、競争力を獲得します。
