로터리 씰

Bal Seal® Rotary Seals

맞춤형으로 제조하는 Bal Seal® 스프링 에너자이드 씰은 회전 및 진동 애플리케이션의 성능 및 안정성에 대한 새로운 기준을 제시합니다. PTFE 및 기타 프리미엄 폴리머로 정밀 가공한 당사의 씰은 마모 감소 스프링 에너자이저와 혁신적인 기하학 구조를 결합하여 고객이 설계하는 중요한 장비의 서비스 수명을 연장합니다.

로터리 씰 프로파일

로터리 애플리케이션에 씰링 작업을 할 때 우선하여 고려하는 사항은 속도입니다. 다음은 특정 속도 요구 사항에 맞게 당사에서 설계한 수천 개의 프로파일 견본입니다.

고속 씰링

500 ft./min 이상의 속도를 위해 설계된 이 씰은 회전을 방지하고 고온에서 유출 현상이 일어나지 않도록 방지하는 금속 잠금 링을 특징으로 합니다.

Bal Seal® high-speed rotary sealing diagram
중속 씰링

200 ft./min의 속도를 위해 설계된 이 씰은 외경에 오링을 사용합니다. 캔트 코일 스프링 에너자이저는 샤프트에 지속적인 씰링 효과를 유지하는 역할을 합니다.

Bal Seal® medium-speed rotary sealing diagram
저속 씰링

플랜지 기능은 이 씰이 100 ft./min의 속도에서 제 위치를 유지하도록 도우며 캔트 코일 스프링 에너자이저는 균일하게 마모되고 누출 가능성을 줄이기 위해 지속적인 힘을 가합니다.

Bal Seal® low-speed rotary sealing diagram

제공된 디자인은 참조용입니다. 립 및 힐 구조, 에너자이저 공급 및 재질 공식을 정밀하게 조정하는 방식으로 당사는 고객의 로터리 씰링 요구 사항을 충족하는 솔루션을 만듭니다.

로터리 씰 재질

Bal Seal® 스프링 에너자이드 로터리 씰은 마찰력을 세밀하게 조절하고, 폭넓은 화학 물질 사용과 온도, 압력 환경에서 씰링 효과를 최적화합니다. 기본 덮개 재질은 폴리테트라플루오로에틸렌(PTFE), 폴리에틸렌(PE) 및 폴리에텔에텔 케톤(PEEK)입니다. 당사는 성능 속성을 향상시키기 위해 이러한 재질과 고급 충전재를 결합합니다 다음은 특정 로터리 애플리케이션 요구 사항에 맞게 당사가 공식화한 재질의 견본 중 일부입니다.

Modified PTFE Rotary Seal Material

변성 PTFE
(TA = 흰색)

다양한 가스에 대한 우수한 내마모성, 동적 표면 및 연성 결합 재질(알루미늄, 연강, 황동, 프라스틱)에 대한 낮은 마모성, FDA 준수

Graphite Filled PTFE

흑연 결합 PTFE
(G = 검정색)

가벼운 작업, 저마찰, 매우 우수한 화학적 호환성, 액체 및 습기가 있는 환경에서 우수한 내마모성

GRAPHITE FIBER-REINFORCED PTFE

흑연 섬유 강화 PTFE
(GFP55 = 검정색)

가혹한 작업 환경, 고압/저속/고온에서 동작하는 애플리케이션에서 우수한 성능

Moly Disulfide-filled PTFE

흑연 섬유 및 부식 방지재 사용 PTFE
(GFPM = 검정색)

심하게 건조하고 액체를 사용하는 작업, 액체, 불활성 기체 및 진공 환경에서 우수한 마모 및 유출 방지 성능

Polymer-filled PTFE

폴리머 결합 PTFE
(SP5 = 연한 갈색)

우수한 내열성 및 내마모성, 연성 금속과 함께 동작하는 고속 또는 저속 애플리케이션에서 우수한 성능 발휘

Polymer-filled PTFE

폴리머 결합 PTFE
(SP45 = 연회색/녹색)

연성 금속 또는 플라스틱으로 제작된 하우징과 접촉하는 경우 이상적. 고속, 저압 애플리케이션에서 우수한 성능 발휘

Polymer-filled PTFE SP-191

폴리머 결합 PTFE
(SP191 = 황갈색)

가벼운 작업, 낮은 마찰이 일어나는 환경. 우수한 화학적 호환성, FDA 준수

혼합 폴리에틸렌
(UPC16 = 반투명 흰색)

고순도, 물 및 수용액에서 높은 내마모성, FDA 준수

UHMWPE UP-30

UHMWPE
(UP30 = 금색)

매우 높은 압력, 저속, FDA 호환에 적합

High-performance PEEK with Carbon Fiber and PTFE P69-D HT

탄서 섬유 및 PTFE가 포함된 고성능 PEEK

(P69D HT = 검정색)

관용성 씰링 및 백업 링 애플리케이션이 이상적. 고온 및 고압에 대한 내성력. 화학적 호환성 우수

로터리 씰 에너자이저

거의 모든 Bal Seal® 로터리 씰은 균일하게 마모되고 씰링 서비스 수명을 높이기 위해 정밀하게 설계된 에너자이저를 사용합니다. 힘, 조화, 마감의 이상적인 조합은 씰링 재질만큼 고객 설계의 성공에 중요한 역할을 합니다.

Bal Spring® canted coil spring energizer (low)
Bal Spring®
Canted Coil Spring Energizer

마찰: 높음
씰링 강도: 높음

Bal Spring® canted coil spring energizer (medium)
Bal Spring®
Canted Coil Spring Energizer

Friction: Moderate
Sealing Force: Moderate

Bal Spring® canted coil spring energizer (heavy)
Bal Spring®
Canted Coil Spring Energizer

Friction: High
Sealing Force: High

Bal Spring helical spring energizer
Bal Spring®
헬리컬 스프링 에너자이저

마찰: 높음
씰링 강도: 높음

Bal Spring® cantilever spring energizer (heavy)
Bal Spring®
Cantilever Spring Energizer

마찰: 높음
씰링 강도: 높음

Elastomeric O-Ring Energizer
탄성 오링 에너자이저

마찰: 높음
씰링 강도: 높음

스프링 에너자이저 강도

Bal Spring® 캔트 코일 스프링은 압축 시 고유한 편향성과 동작을 보입니다. 일반적인 스프링과는 달리 당사의 스프링은 작업 방향으로 거의 일정한 힘으로 동작하며 다양한 온도에서도 힘이 균일하게 유지됩니다. 압축 변형에 강하며 각 코일은 간격과 치수 변경을 보상하면서도 표면이 균일하게 유지되도록 돕습니다.

Spring Energizer Force Chart

화학, 온도 및 갈바니 호환성 요구 사항을 충족하기 위해 다양한 스프링 에너자이저 재질을 사용할 수 있습니다.

STAINLESS STEEL (302, 316, 316L)  |  MP35N®  |  PLATINUM IRIDIUM  |  TITANIUM | HASTELLOY®  |  INCONEL®  |  BERYLLIUM-COPPER  |  ZIRCONIUM-COPPER

로터리 씰 크기

당사는 0.020”(.5 mm)에서 120” (305 cm) 내경 크기의 로터리 애플리케이션을 위한 Bal Seal 스프링 에너자이드 씰을 생산합니다.

Rotary Seal Sizes

로터리 씰 서비스 환경

온도, 압력, 속도 및 매체. 이는 로터리 애플리케이션 씰을 선택할 때 고려해야 하는 주요 요인 중 일부입니다. 씰 재료, 에너자이저, 기하학과 당사의 컨설팅 엔지니어링 접근 방식을 거의 무한대로 결합하여 고객의 모든 문제를 해결하고 고객 설계에 딱 맞는 솔루션을 제안할 수 있습니다. 다음은 당사의 Bal Seal® 스프링 에너자이드 씰이 다양한 환경에서 작동하는 방식을 보여줍니다.

압력 저항
(제곱 인치당 파운드)

Rotary Seal Pressure Resistance

진공도
(Torr)

Rotary Seal Vacuum Resistance

온도 저항
(° 화씨)

Rotary Seal Temperature Resistance

표면 속도
(분당 피트)

Rotary Seal Surface Speed

마찰 값
(마찰 계수)

Bal Seal® Seal Frictional Values

매체 호환성

Rotary Seal Service Media Compability

Locking & Anti-Extrusion Devices

For applications requiring an added level of protection, we can integrate an engineered metal locking ring into the Bal Seal® spring-energized seal design. The locking ring prevents rotation of the seal in the hardware, and it promotes consistent sealing contact under thermal cycling conditions. Backup devices made from PEEK and other materials can be designed to integrate with the seal jacket geometry, or they can be provided as separate parts.

Locking Anti-Extrusion Devices

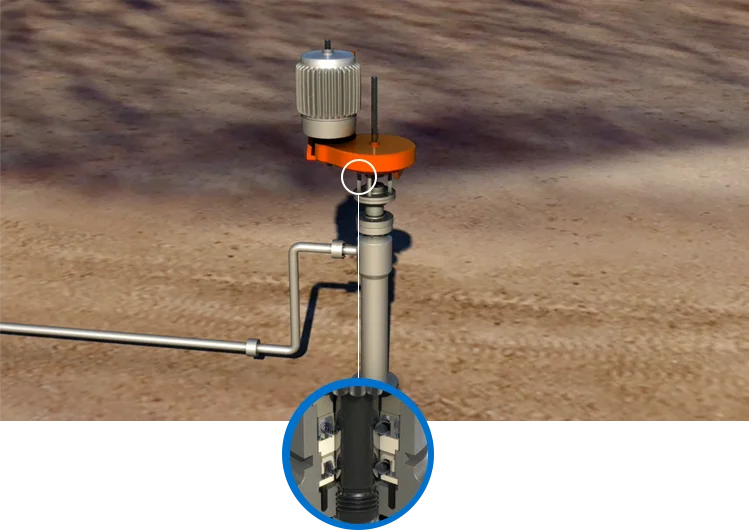

로터리 씰 애플리케이션
