机械连接弹簧

Mechanical Spring Bal Spring Product

我们的通用 Bal Spring® 斜圈弹簧是应对机械连接挑战的成熟解决方案。其尺寸、简单性和多功能性可帮助您降低系统复杂性和重量,同时提高性能。Bal Spring 具有闭锁、锁定和保持功能,可实现免工具安装,并且足够坚固,可承受数千次插入/移除循环。

闭锁

将两个设备部件紧固在一起,
同时便于在多个循环中移除和更换

Bal Spring® Mechanical Holding In Cycles
锁定

永久性地将两个设备部件完结合,
使得在不破坏零件或弹簧的情况下不能移除

Bal Spring® Mechanical Holding and Locking
保持

通过使用受控的弹簧力来保持和对准设备部件并
促进滑动功能

Bal Spring® Mechanical Holding

弹簧力

Bal Spring® 斜圈弹簧在压缩时具有独特的偏转和力行为。与典型的弹簧技术不同,我们的弹簧在工作挠度范围内施加几乎恒定的力,并且即使在宽温度范围内,其力也保持一致。它抵抗压缩变形,其独特的弹簧圈可补偿不对准、容差变化和配合表面不规则。过调节弹簧槽、弹簧尺寸、线径和其他特性,我们可以精确控制闭锁、锁定、保持、连接和断开所需的力。通弹簧力可精确控制在小于 0.5 磅至大于 10000 磅之间。

Spring-energized Force Graph
Bal Spring® Compression Diagram

材料与电镀

我们的 Bal Spring® 斜圈弹簧有多种线材和表面处理可供选择,以满足特定的性能要求。为了减少不同金属之间腐蚀的可能性,我们可以使用电兼容材料电镀弹簧。

线材料包括:
  • 不锈钢(302、316、316L)
  • MP35N® 镍合金
  • 铂铱合金 80/20
  • 2 级钛
  • HASTELLOY® C-276
  • INCONEL® X-750
  • 铍铜合金 25
  • 锆铜合金
电镀选项包括:
  • 镀金
  • 镀银
  • 镀镍
  • 镀锡

弹簧尺寸

我们的 Bal Spring 倾圈弹簧按长度(适用于简单或复杂的凹槽配置)和焊接环内径(从 0.030 英寸(0.76 毫米)起)提供。由于每个弹簧都是为满足您应用的独特要求而设计,因此我们不提供“标准”尺寸和类型。但我们确实维护了一个常用的直径和横截面数据库,可以作为简化定制的基准。

Connecting Spring Sizes

此图表仅用于说明常见的弹簧尺寸。弹簧属性,包括线径、线材、线圈宽度、线圈高度、线圈倾斜角度、弹簧内径/外径和电镀可以精确定制,以获得最佳性能。

弹簧定向

我们的 Bal Spring® 斜圈弹簧可以设计成具有轴向或径向定向偏转的线圈。这样可以优化设计中的力的方向,确保有效,长期的服务。对于外壳或活塞安装设计,通常建议使用径向弹簧定向。轴向弹簧通常用于面装式安装。

径向弹簧

径向斜圈弹簧的压缩力沿着弧或环的半径,垂直于中心线。

Bal Spring® Axial Spring Diagram
轴向弹簧

轴向斜圈弹簧的压缩力沿着弧或环的轴线,平行于中心线。

Bal Spring® Radial Spring Diagram

使用条件、弹簧配置(长度或环)以及其他因素都会影响此设计选择。我们的工程师将帮助您确定哪种弹簧定向具有最佳性能。

一个组件,三种功能

机械
连接
电气连接
和接地
电磁干扰
屏蔽

一些设计人员使用 Bal Spring® 斜圈弹簧机械地闭锁、锁定或保持关键机器部件。有些人用它来屏蔽电磁干扰/射频干扰。其他人利用我们弹簧的导电和接地能力。无论您选择使用它的哪个方面,您都可以提高性能,提高可靠性并获得竞争优势。

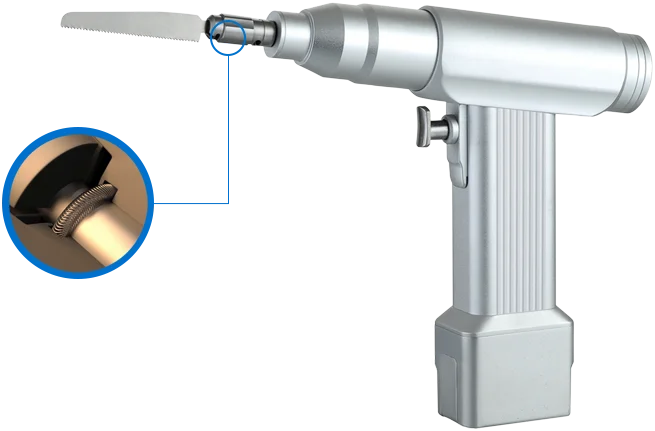

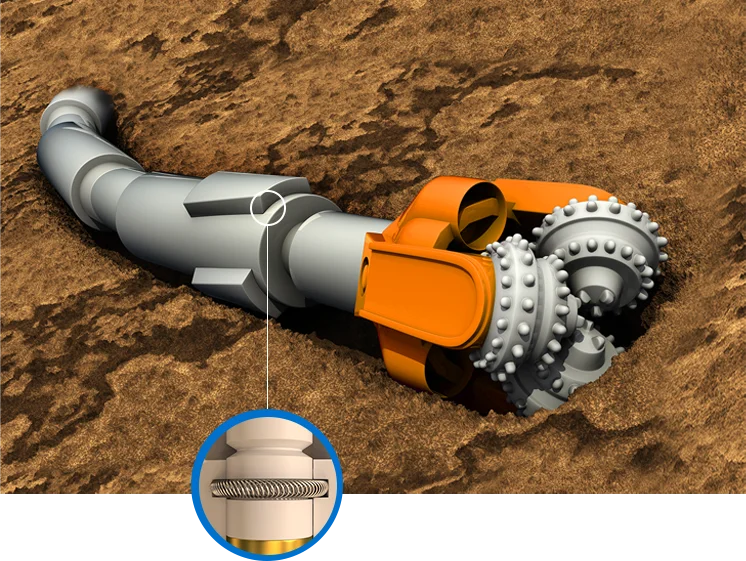

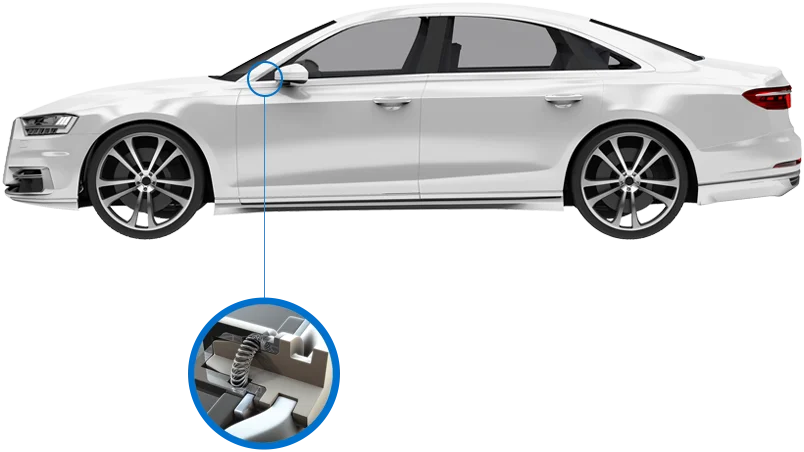

机械弹簧应用
