전기 전도 스프링

Electrical Conducting Bal Spring Product

Bal Spring® 캔트 코일 스프링 접촉 요소를 사용하면 더 낮은 온도와 더 협소한 공간에서 더 많은 전력을 관리할 수 있습니다. 당사의 스프링 독립 코일은 정적 또는 동적 전기 애플리케이션에서 최적의 전도 기능 또는 접지 기능을 제공할 수 있도록 멀티 접점의 역할을 수행하며, 충격이 가해지거나 진동이 있는 상황에도 일관되고 안정적인 연결을 보장합니다. Bal Spring은 작은 공간에서도 발열을 최소화하며 장시간 동안 높은 전류부터 중간 전류, 낮은 전류를 효율적으로 관리하기에 크기, 무게, 시스템 복잡성을 줄이면서도 장비 성능을 향상하려는 설계자에게 이상적입니다.

전기 스프링 접지 구성

접지 요소로 사용될 수 있도록 Bal Spring® 캔트 코일 스프링은 일반적으로 하우징 장착형 또는 피스톤 장착형 구성에서 사용됩니다. 둥근 모양의 홈(여기에 표시된 것과 같은) 또는 평평한 홈이나 “V” 홈 바닥을 사용할 수 있습니다. 고객 애플리케이션에 가장 적합한 홈 디자인을 선택할 수 있도록 도와드립니다.

Bal Spring® Flat Mounting Configuration
Bal Spring® V Bottom Mounting Configuration

전기 스프링 전도 속성

와이어 재질, 와이어 지름, 코일 높이, 스프링력 및 도금 두께 등 많은 설계 요소가 Bal Spring® 캔트 코일 스프링의 성능에 기여합니다. 당사는 이러한 요소를 정밀하게 제어하여 고객이 필요로 하는 수준의 성능을 제공하는 스프링을 설계할 수 있습니다. 다음은 일반적인 스프링 크기와 기본 전기 속성의 샘플 데이터입니다.

Bal Spring® Continuous Current Range
스프링 크기에 따른 연속 전류 범위
Bal Spring® Short Circuit Current Range
스프링 크기에 따른 단락 전류 범위

이 정보는 사전에 정의된 조건에서 은도금 구리 합금(BSE11) 재질을 기반으로 합니다. 당사는 여기에 표시된 것보다 더 높은 규격의 와이어 지름을 제공합니다.*연속 전류 범위는 H = 25/m²K @ 40°C에서 65°C의 허용 온도 범위 내에서 측정했습니다.제시된 값은 계산 추정치입니다. 실제 값은 특정 애플리케이션에 따라 다릅니다.

전기 스프링력

일반적인 접촉 요소 기술과 달리 당사의 Bal Spring 캔트 코일 스프링은 작동 편향 범위에 걸쳐 거의 일정한 힘을 가하며, 극한의 온도 변화에서도 힘이 일정하게 유지됩니다. 압축 변형에 강하며 각 코일은 간격과 치수 변경을 보상하면서도 표면이 균일하게 유지되도록 돕습니다. 전기 전도 및 기계식 연결을 모두 필요로 하는 애플리케이션의 경우 스프링 홈, 스프링 크기, 와이어 지름 및 기타 특성을 조정하여 래치, 잠금, 고정 및 분리에 필요한 힘을 정밀하게 제어할 수 있습니다.

Spring-energized Force Graph
Bal Spring® Compression Diagram

전기 스프링 재질 및 도금

Bal Spring® 캔트 코일 스프링 접지 요소는 기계적 속성과 전기적 속성이 우수하게 조합되도록 선택된 프리미엄 구리 합금 및 스테인리스 스틸 기반 와이어 재질로 정밀하게 제조됩니다. 당사의 구리 합금은 많은 애플리케이션에서 도금되지 않은 상태로 사용될 정도로 전도성이 있습니다. 당사의 스테인리스 스틸은 같은 크기의 스프링을 구리로 도금한 제품보다 단위당 압축력이 더 높은 스테인리스 스틸을 사용하기에 전도성이 더 좋은 금속으로 도금하면 그 성능이 더 향상될 수 있습니다.

Bal Spring 와이어 재질:
  • 스테인리스강(302, 316, 316L)
  • 베릴륨 구리 합금 25
  • 지르코늄 구리 합금
도금 옵션 종류:
  • 니켈
  • 주석

도금을 하면 습기가 많은 환경, 부식될 수 있는 환경, 더 높은 전도성이 요구되는 모든 애플리케이션에서 Bal Spring을 보다 효율적으로 작동하도록 만들 수 있습니다. 당사는 MIL 표준 또는 기타 사양에 따른 스프링을 공급할 수 있습니다. 일반적으로 은은 높은 전도성 요구 사항을 위해 첫 번째로 선택하는 재질이지만, 부식 및 포텐셜 및 마모 특성을 고려해야 하는 경우도 있습니다. 당사는 더 높은 수준의 부식 방지 제품을 위해 은으로 도금된 Bal Spring 접지 요소에 보호 코팅을 추가합니다.

스프링 크기

당사의 Bal Spring 캔트 코일 스프링은 다양한 길이(단순 또는 복잡한 구성의 홈 옵션)로 0.030” (.76mm) ID의 용접 링부터 이용할 수 있습니다. 모든 스프링은 고객 애플리케이션의 특별한 요구 사항을 충족하도록 설계되기에 “표준” 크기 및 유형의 재고는 보유하지 않습니다. 다만, 자주 요청 받는 지름과 단면에 대한 데이터베이스는 유지 관리하기에 이러한 데이터를 활용하여 고객의 주문을 용이하게 할 수 있습니다.

Conducting Spring Sizes

이러한 차트는 일반적인 스프링 지름을 보여주기 위해 참조의 목적으로 제공되었습니다. 와이어 지름, 와이어 재질, 코일 너비, 코일 높이, 코일 캔트 각도, 스프링 ID/OD 및 도굼과 같은 스프링 특성은 최적의 성능을 위해 정밀하게 사용자 정의할 수 있습니다.

전기 스프링 방향

당사의 Bal Spring® 캔트 코일 스프링은 축 방향 또는 방사 방향으로 편향된 코일로 설계할 수 있습니다. 이렇게 하면 효과적이면서도 장기간 기능을 보장하면서 설계상 힘의 방향을 최적화할 수 있습니다. 하우징하거나 피스톤에 장착하는 설계의 경우 일반적으로 방사 방향의 스프링이 좋습니다. 축 방향 스프링은 대개 표면에 마운트하여 설치하는 경우에 사용합니다.

방사 스프링

방사형 캔트 코일 스프링의 압축력은 중심선 기준으로 수직인 호 또는 링 반경을 따라 이루어집니다.

Bal Spring® Axial Spring Diagram
축 스프링

축형 캔트 코일 스프링의 압축력은 중심선과 평행하는 호 또는 링의 축을 따라 이루어집니다.

Bal Spring® Radial Spring Diagram

서비스 조건, 스프링 구성(길이 또는 링) 및 기타 요소는 디자인 선택에 영향을 줄 수 있습니다. 최고의 성능을 발휘할 수 있는 스프링 방향을 판단하실 수 있도록 당사 엔지니어가 도와 드립니다.

하나의 구성 요소, 세 가지 기능

기계식
연결
전기식 연결
및 접지
EMI
실딩

일부 설계자는 Bal Spring® 캔트 코일 스프링을 중요한 기계 부품을 기계적으로 래칭하거나 잠그거나 고정할 때 사용합니다. 일부는 EMI/RFI로부터 보호하기 위해 사용합니다. 전기 전도 매체 및 접지용으로 당사 스프링을 사용하는 설계자도 있습니다. 어떠한 목적으로 사용하든지, 당사 스프링을 사용하면 성능과 안정성을 향상시키고 경쟁 우위를 확보할 수 있습니다.

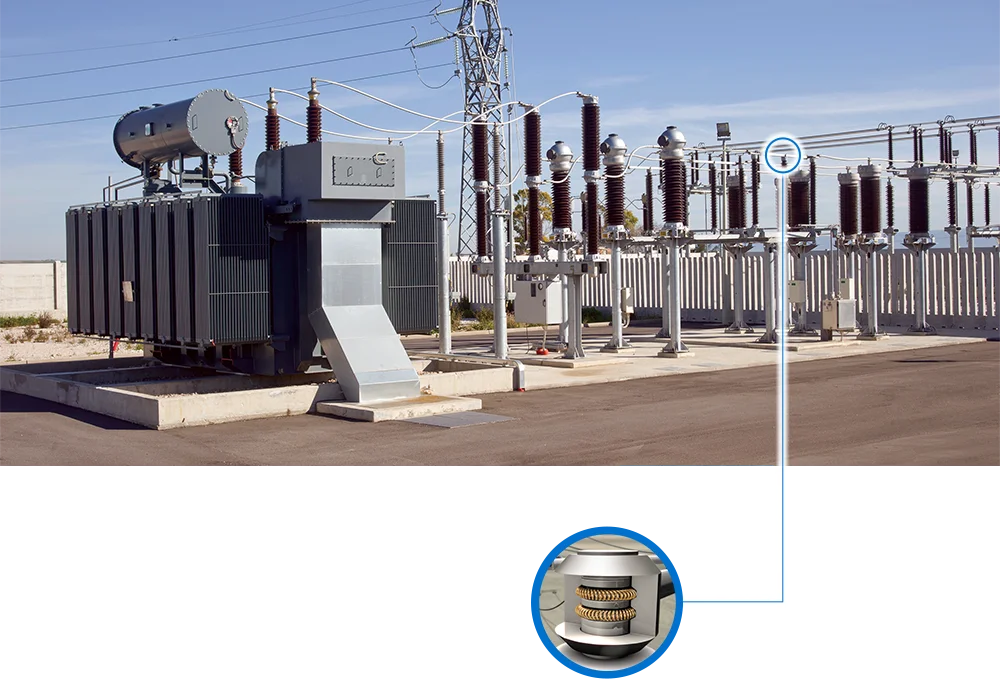

전기 스프링 애플리케이션
