往复密封

定制设计的 Bal Seal® 弹簧增能密封件为往复式密封应用中的性能和可靠性设立了新标准。 我们的密封件采用聚四氟乙烯和其他优质聚合物精密加工而成,结合了创新的几何形状和减少磨损的弹簧增力器,可延长您设计的关键设备的使用寿命。

往复密封概况

当您在往复式应用中进行密封时,压力是首要的考虑因素。 这是我们针对特定压力要求设计的数千种密封件形状的一小部分样例。

高压密封

该密封件具有坚固的密封套几何形状和防挤压垫块区,设计用于 20,000  磅/平方英寸(1379  巴)防止压力下的应用。强力斜圈弹簧增力器保持对轴和孔的恒定密封力。

中压密封

在高达 10,000  磅/平方英寸(689 巴)的压力下,该密封提供了更高的稳定性和密封效果。它采用防挤出垫块设计,并配备斜圈弹簧增力器,以实现更稳定的性能。

低压密封

该密封采用短动态密封唇缘,可提供更好的往复密封效果,是 3000  磅/平方英寸(207  巴)及以下压力条件下密封应用的理想选择。其几何形状可最大限度地减少摩擦和热量积聚,从而延长使用寿命。

设计仅作为示例提供。 通过精确调整唇缘和垫块的几何形状,增能器力的大小和材料配方,可以创建满足您独特旋转密封要求的解决方案。

往复密封材料

用于往复运动的 Bal Seal® 弹簧蓄能密封件使您能够在广泛的化学品、温度和压力下密切控制摩擦力并优化密封效果。 基础密封套材料由聚四氟乙烯(PTFE)、聚乙烯(PE),聚醚醚酮(PEEK)和其他特定聚合物组成。 我们将这些材料与高级填充材料相结合,以提高性能。以下是我们针对特定往复应用要求配制的一小部分材料样本。

改性聚四氟乙烯
(TA = 白色)

在各种气体中的优异耐磨性,动态表面的低磨损性和软配合材料(铝、低碳钢、黄铜、塑料),符合 FDA 标准

Reciprocating Seal Graphite filled PTFE

石墨填充聚四氟乙烯
(G = 黑色))

轻型应用,低摩擦,非常好的化学兼容性,在液体、潮湿条件下的良好耐磨性

Reciprocating Seal Graphite reinforced PTFE

石墨纤维增强聚四氟乙烯
(GFP55 = 黑色)

严苛的使用条件,在高压、低速和高温应用中具有出色的性能

Reciprocating Seal Graphite reinforced PTFE

石墨纤维和二硫化钼填充聚四氟乙烯
(GFPM = 黑色)

严酷的干燥和液体条件下应用服务,在液体、惰性气体和真空中具有出色的耐磨性和耐挤出性

Reciprocating Seal Polymer filled SP5

聚合物填充聚四氟乙烯
(SP5 = 浅棕色)

卓越的耐热性和耐磨性,在相对于软金属运行时,在高速或低速应用中表现良好

Reciprocating Seal Polymer-filled PTFE SP45

聚合物填充聚四氟乙烯
(SP45 = 浅灰/绿色)

非常适合与软金属或塑料制成的外壳接触,在高速、低压应用中表现出色

Reciprocating Seal Polymer filled PTFE SP191

聚合物填充聚四氟乙烯
(SP191 = 褐色)

轻型应用,低摩擦,优异的化学相容性,符合 FDA 标准

Reciprocating Seal Polyethylene UPC16

混合聚乙烯
(UPC16 = 半透明白色 )

高纯度,在水和水溶液中具有高耐耐磨性,符合 FDA 标准

Reciprocating Seal UHMWPE UP30

超高分子量聚乙烯
(UP30 = 金色)

适用于极高压、低速应用,FDA 兼容

Reciprocating Seal PEEK P69D

高性能聚醚醚酮碳纤维和聚四氟乙烯
(P69D HT = 黑色)

非常适合于轴承密封和支持环应用,耐高温和高压,具有优异的化学相容性

往复密封增能器

几乎所有 Bal Seal® 旋转密封的核心都是精密设计的增能器,以促进均匀磨损和更长的密封使用寿命。选择具有力、配合和表面处理的理想组合的合适增能器对于您的设计成功与密封材料本身一样至关重要。

Bal Spring® canted coil spring energizer (low)
Bal Spring®
斜圈弹簧增能器

摩擦力:
密封力:

Bal Spring® canted coil spring energizer (medium)
Bal Spring®
斜圈弹簧增能器

摩擦力: 中等
密封力: 中等

Bal Spring® canted coil spring energizer (heavy)
Bal Spring®
斜圈弹簧增能器

摩擦力:
密封力:

Bal Spring helical spring energizer
Bal Spring®
螺旋弹簧增能器

摩擦力:
密封力:

Bal Spring® cantilever spring energizer (heavy)
Bal Spring®
悬臂弹簧增能器

摩擦力:
密封力:

Elastomeric O-Ring Energizer
弹性O形圈增能器

摩擦力:
密封力:

弹簧增能器力

Bal Spring® 斜圈弹簧在压缩时具有独特的偏转和力作用行为。与典型的弹簧技术不同,我们的弹簧在工作挠度范围内施加几乎恒定的力,即使在宽温度范围内,其力也保持一致。 它可以抵抗压缩变形,其独特的线圈可以补偿不对准、容差变化和表面不规则。

Spring Energizer Force Chart

有多种弹簧增能器材料可用于满足化学品、温度和电兼容性要求

不锈钢 (302, 316, 316L)  |  MP35N®  |  铂铱合金  |  钛 | 哈氏合金®  |  INCONEL®  |  铍铜合金  |  锆铜合金

往复密封件尺寸

我们生产用于旋转应用的 Bal Seal 弹簧蓄能密封件,其内径尺寸从 0.030 英寸(0.762 毫米)到 120 英寸(304.8 厘米)不等。

Reciprocating Seal Sizes

往复密封件应用条件

温度、压力、速度和介质。 这些只是在为旋转应用选择密封件时需要考虑的几个主要因素。我们几乎有无限的密封材料、增能器和几何形状的组合,结合我们的咨询工程方法,将帮助您解决所有问题,并创建使您的设计与众不同的解决方案。 下面介绍一下我们的 Bal Seal® 弹簧蓄能密封件在各种条件下的性能

耐压性
(磅/平方英寸)

Reciprocating Seal Pressure Resistance

真空密封性能
(托)

Reciprocating Seal Vacuum Resistance

耐热性
(° 华氏度)

Reciprocating Seal Temperature Resistance

表面速度
(英尺/分钟)

Reciprocating Seal Speed

摩擦力值
(摩擦系数)

Reciprocating Seal Frictional Coefficient

介质相容性

Reciprocating Seal Media Compatibility

锁定和抗挤压装置

对于需要增强的防挤压保护的应用,我们可以将设计的金属锁定环整合到 Bal Seal® 的弹簧蓄能密封设计中。 锁定环还防止密封件在金属件中旋转,并且在热循环条件下促进一致的密封接触。 由聚醚醚酮和其他材料制成的备用装置可以设计成与密封套几何结构整合为一体,或者作为单独的部件提供。

Locking Anti-Extrusion Devices

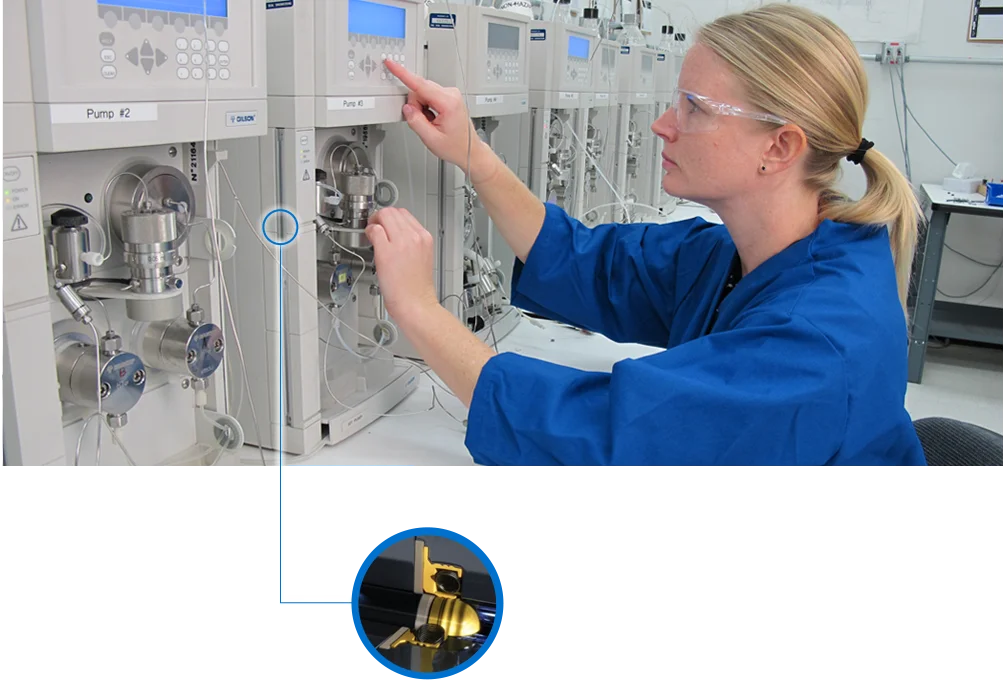

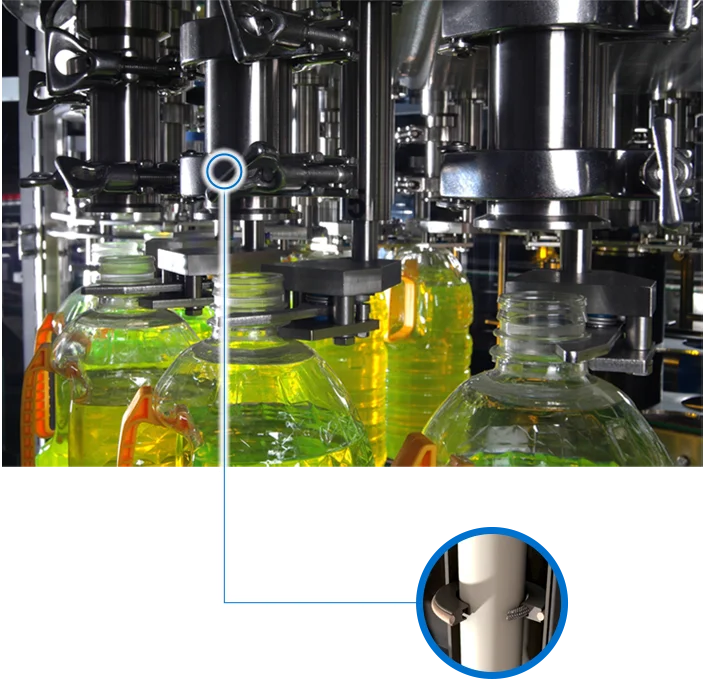

往复密封应用
