Elektrik İletken Yaylar



EMI SHIELDING BAL SPRING

Bal Spring® eğimli helezon yay ile tasarımlarınızdaki hassas elektroniği, iletilen veya yayılan elektromanyetik parazitin (EMI) ve radyo frekansı parazitinin (RFI) zararlı etkilerinden koruyabilirsiniz. Yayımızın koruma uygulamalarında optimum iletkenlik sunmak üzere çoklu kontak noktası işlevi gören bağımsız helezonları şok ve titreşim halinde bile kesintisiz ve güvenilir kontak sağlar. Bal Spring, geniş bir EMI spektrumunda üstün zayıflama sağlar. Ancak daha çok, yüksek frekanslı, küçük paket uygulamalarında etkilidir. Bu ürün ekipmanlarının boyutunu küçültüp ağırlığını ve sistem karmaşıklığını azaltırken performansını artırmak isteyen tasarımcılar için idealdir.



EMI Korumalı Yay Montajı Yapılandırmaları

Bal Spring®eğimli helezon yayları, EMI/RFI koruması uygulamaları için kaynaklanmış halka halinde ve istenilen uzunlukta elde edebilirsiniz. Halkalar genellikle yuvaya veya pistona monteli yapılandırmalara yerleştirilir. Yay uzunlukları, yay kendi başına durabilecek veya diğer sabitleme teknolojileriyle kullanılabilecek şekilde tasarlanır. Bal Spring, korumayı çok daha etkili hale getirmek için birçok farklı şekilden yivle kullanılabilir. Bu şekillerden bazıları şunlardır.



Dikdörtgen Yiv

Makineyle yapımı en kolay yiv türüdür



Bal Spring® Rectangular Piston

Dikdörtgen Piston

Dikdörtgen Yivde Pistona Monte Kaynaklı Halka Yayı



Bal Spring® Rectangular Plate

Dikdörtgen Kaplama

Dikdörtgen Kaplama Yivindeki Yay Uzunluğu



Bal Spring® Groove Detail View

Ayrıntılı Yiv Görünümü



Kırlangıç Kuyruğu Şekilli Yive

Yayı sabit tutmak için ideal yiv türüdür



Bal Spring® Dovetail Piston

Kırlangıç Kuyruğu Şekilli Piston

Kırlangıç Kuyruğu Şekilli Yivde Pistona Monte Kaynaklı Halka Yayı



Bal Spring® Dovetail Plate

Kırlangıç Kuyruğu Şekilli Kaplama

Kırlangıç Kuyruğu Şekilli Kaplama Yivindeki Yay Uzunluğu



Bal Spring® Groove Detail View

Ayrıntılı Yiv Görünümü



Konik Yiv

Kuvvetleri en iyi şekilde kullanan yiv türüdür



Bal Spring® Tapered Piston

Konik Piston

Konik Yivde Pistona Monte Kaynaklı Halka Yayı



Bal Spring® Tapered Plate

Konik Kaplama

Konik Kaplama Yivindeki Yay Uzunluğu



Bal Spring® Tapered Groove

Ayrıntılı Yiv Görünümü



V Şekilli Yiv

En iyi iletkenliği sağlayan yiv türüdür



Bal Spring® V-Piston

V Şekilli Piston

V Şekilli Yivde Pistona Monte Kaynaklı Halka Yayı



Bal Spring® V-Plate

V Şekilli Kaplama

V Şekilli Kaplama Yivindeki Yay Uzunluğu



Bal Spring® V-Groove

Ayrıntılı Yiv Görünümü



EMI Korumalı Yay Performansı

Tipik EMI koruması teknolojilerinden farklı olarak Bal Spring eğimli helezon yayımız çalışma sapma aralığı boyunca sabit bir kuvvet uygular ve kuvvetleri aşırı sıcaklık değişimlerinde bile tutarlı kalır. Yayımız sıkıştırma setine direnç gösterir ve helezonları yanlış hizalamayı, tolerans değişimlerini ve eşleşme yüzeyindeki düzensizlikleri telafi eder. Hem koruma hem de mekanik bağlantı gerektiren uygulamalarda mandallama, kilitleme, tutma, takma ve çıkarma kuvvetini tam olarak kontrol etmek için yay yivini, yay boyutunu, tel çapını ve diğer özellikleri ayarlayabiliriz.



Bal Spring® Transfer Impedence

Eğimli Helezon Yayın
Diğer Koruma Yöntemlerine Transfer Empedansı Açısından Kıyaslaması



Yayımızın çeşitli frekanslarda nasıl performans gösterdiğine bir göz atın.



Bal Spring® MHz Shielding Effectiveness

100 MHz – 1 GHz
Koruma Etkililiği ve Frekans



Bal Spring® GHz Shielding Effectiveness

10-16 GHz
Koruma Etkililiği ve Frekans



EMI Korumalı Yay Kuvveti

Tel malzemesi, tel çapı, helezon yüksekliği, yay kuvveti ve kaplama kalınlığı gibi birçok tasarım faktörü, Bal Spring® eğimli helezon yayımızın performansına katkıda bulunur. Tüm bu özellikleri tam olarak kontrol ederek ihtiyaç duyduğunuz koruma düzeyini sağlayan bir yay tasarlıyoruz. Bal Spring’in diğer koruma teknolojilerine kıyasla nasıl göründüğüne buradan göz atın.



Spring-energized Force Graph
Bal Spring® Compression Diagram

EMI Korumalı Yay Malzemeleri ve Kaplaması

Bal Spring® EMI korumalı eğimli helezon yay kontak elemanları, mekanik ve elektrikle ilgili özellikleri ile mükemmel bir birleşim sunmaları için seçilen birinci sınıf bakır alaşımlı ve paslanmaz çelik bazlı tel malzemelerden hassas bir şekilde üretilmiştir. Bakır alaşımlarımız birçok uygulamada yalıtımsız olarak kullanılabilecek kadar iletkendir. Aynı yay boyutunda bakırdan daha yüksek birim başına kuvvet değeri sunan paslanmaz çelik malzemelerimizin performansı, daha iletken bir metalle kaplanarak arttırılabilir.



Bal Spring’in tel malzemeleri şunlardır:
  • PASLANMAZ ÇELİK (302, 316, 316L)
  • BERİLYUM-BAKIR ALAŞIMI 25
  • ZİRKONYUM-BAKIR ALAŞIMI



Kaplama Seçenekleri Şunlardır:
  • ALTIN
  • GÜMÜŞ
  • NİKEL
  • KALAY



Kaplama, Bal Spring’i nemli veya korozif ortamlarda veya daha yüksek iletkenlik gerektiren herhangi bir uygulamada daha verimli hale getirebilir. MIL standartlarına veya diğer özelliklere göre kaplanmış yaylar da sunuyoruz.Gümüş, genellikle yüksek iletkenlik gereksinimlerini karşılamak için ilk tercih olsa da aşınma ve potansiyel yıpranma özelliklerini de göz önünde bulundurmak önemlidir. Gümüş kaplamalı Bal Spring eğimli helezon yaylarımıza ek seviye korozyon direnci için koruyucu katlar uyguluyoruz.



Yay Ebatları

Bal Spring eğimli helezon yaylarımızı birçok farklı uzunlukta (basit veya karmaşık yiv yapılandırmaları için) ve 0,76 mm ID’den başlayan kaynaklı halkalar halinde elde edebilirsiniz. Her yay, belirli bir uygulamaya ait benzersiz gereksinimleri karşılamak üzere tasarlandığından “standart” bir boyut ve tür stoklamıyoruz. Ancak, kolay kişiselleştirme sağlamak üzere temel alabileceğimiz, yaygın olarak talep edilen çapları ve kesitleri bir veritabanında tutuyoruz.



Shielding Spring Sizes

Görüntüler yalnızca genel yay ebatlarını göstermek üzere verilmiştir. Tel çapı, tel malzemesi, helezon genişliği, helezon yüksekliği, bobin açı açısı, yay ID/OD’si ve kaplama dahil tüm yay özellikleri, optimum performans için tamamen kişisel biçimde belirlenebilir.



EMI Korumalı Yay Oryantasyonu

Bal Spring® eğimli helezon yaylarımızın helezonları, eksenel veya radyal yönde dönecek şekilde tasarlanabilir. Bu sayede tasarımınızdaki gücün yönünü optimize ederek tasarımınızı uzun süreli ve etkili bir biçimde kullanabilirsiniz. Yuvaya veya pistona monte edilmiş tasarımlar için genellikle radyal yay yönelimi tavsiye edilir. Eksenel yaylar genellikle yüzeye monte kurulumlarda önerilir.



Radyal Yay

Radyal eğimli helezon yayların sıkıştırma kuvveti, merkez hattına dik olan yay veya halkanın yarıçapı boyuncadır.



Bal Spring® Axial Spring Diagram
Eksenel Yay

Eksenel eğimli helezon yayların sıkıştırma kuvveti, merkez hattına paralel olan yay veya halkanın ekseni boyuncadır.



Bal Spring® Radial Spring Diagram

Servis koşulları, yay yapılandırması (uzunluk veya halka) ve diğer faktörler bu tasarım seçimini etkileyebilir. Mühendislerimiz hangi yay yönünün en iyi performansı sağladığını belirlemenize yardımcı olacaktır.



Bir Bileşen, Üç İşlev



Mekanik
Bağlantı



Elektrik Bağlantısı
ve Topraklama



EMI
Koruması



Bazı tasarımcılar, Bal Spring® eğimli helezon yayı kritik makine bileşenlerini mekanik olarak mandallamak, kilitlemek veya tutmak için kullanır. Bazıları EMI/RFI’ye karşı koruma elde etmek için kullanır. Bazıları da yayımızın elektrik iletimi ve topraklama yeteneklerinden faydalanıyor. Bu ürünü nasıl kullanırsanız kullanın daha iyi performans elde eder, tasarımınızın güvenilirliğini artırır ve rakiplerinizin önüne geçersiniz.

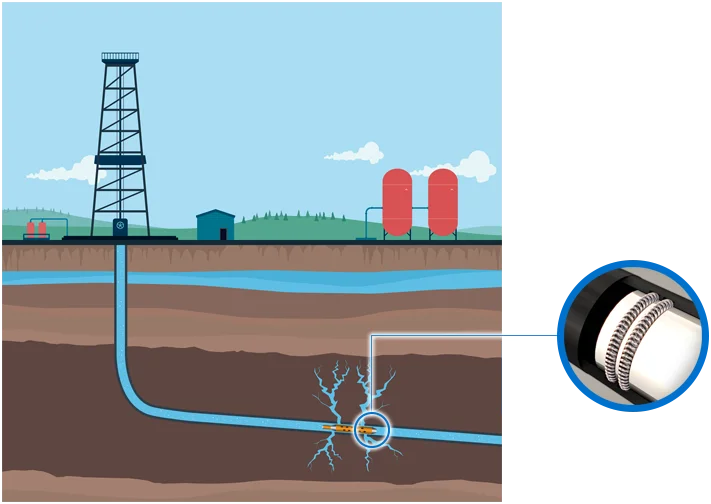

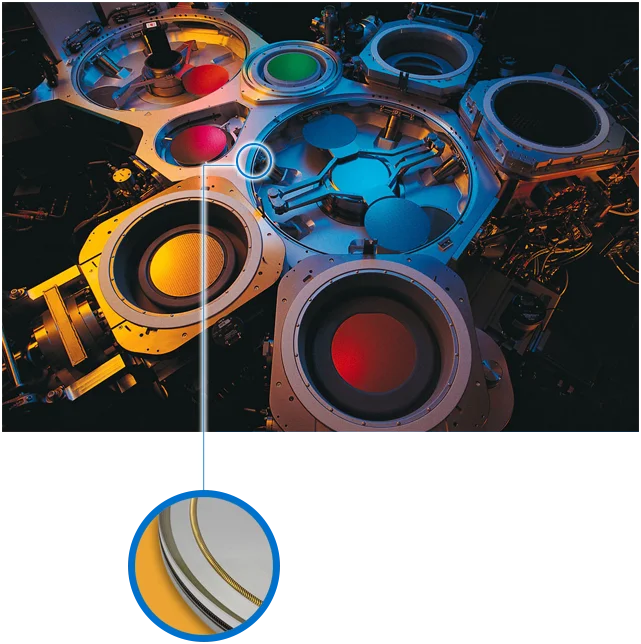

EMI Korumalı Yay Uygulamaları
