Электропроводящие пружины

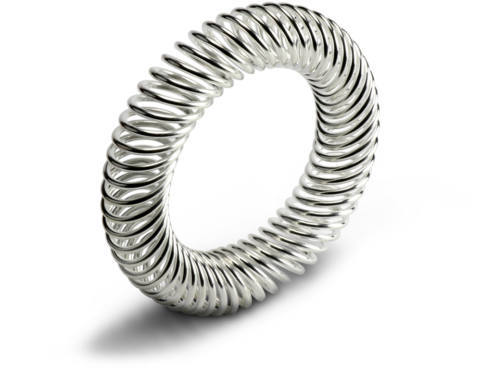

Electrical Conducting Bal Spring Product

С помощью контактной скошенной пружины Bal Spring® вы можете обеспечить более эффективное управление электроэнергией в корпусе меньшего размера, при более низких рабочих температурах. Независимые витки нашей пружины служат отдельными контактными точками для оптимальной проводимости или заземления в статических и динамических электросистемах, обеспечивая стабильное и надежное соединение, даже в условиях ударных нагрузок и вибрации. Пружина Bal Spring эффективна в системах с высокой, средней и низкой силой тока в течение продолжительных периодов, с минимальным выделением теплоты и в компактной оболочке. А значит, это идеальный вариант для разработчиков, которым необходимо повысить производительность оборудования, снизив при этом размер, вес и сложность системы.

Конфигурации установки электрических пружин

Как контактный элемент, скошенная пружина Bal Spring® обычно используется в конфигурациях с корпусной или поршневой установкой. Возможны конструкции со скругленными канавками (как показано здесь), а также с плоским или V-образным низом. Мы поможем вам выбрать оптимальную конструкцию канавки для вашей сферы применения.

Bal Spring® Flat Mounting Configuration
Bal Spring® V Bottom Mounting Configuration

Проводящие свойства электрической пружины

На рабочие характеристики скошенной пружины Bal Spring® влияют многие конструктивные факторы, такие как материал проволоки, диаметр сечения, высота витка, пружинное усилие и толщина покрытия. Каждый из них может с точностью контролироваться. Как результат, мы разрабатываем пружину, обеспечивающую те характеристики, которые необходимы именно вам. Вот пример самых распространенных размеров пружин и их базовых электрических свойств

Bal Spring® Continuous Current Range
Диапазон постоянного тока и размер пружины
Bal Spring® Short Circuit Current Range
Диапазон тока короткого замыкания и размер пружины

Информация указана для медного сплава с серебряным покрытием (BSE11) в заранее определенных условиях. Мы предлагаем и большие диаметры проволоки с повышенными характеристиками относительно указанных здесь.*Примерный диапазон постоянного тока указан с учетом H = 25/m²K при 40 °C с возможностью повышения температуры до 65 °C. Указанные значения являются расчетными и носят приблизительный характер. Фактические значения будут варьироваться в зависимости от сфер применения.

Усилие электрической пружины

В отличие от стандартных технологий контактных элементов, наша скошенная пружина Bal Spring прилагает практически перманентное усилие по всему рабочему диапазону отклонения, и ее усилия остаются стабильны — даже в условиях экстремальных перепадов температур. Пружина сопротивляется остаточной деформации, а ее отдельные витки компенсируют погрешности выравнивания, зазоры и неровности поверхности сопряжения. Для сфер, требующих как электрической проводимости и механического соединения, возможна корректировка пружинной канавки, размера пружины, диаметра сечения и других характеристик для точного контроля усилия при фиксации, блокировке, удержании, соединении и рассоединении.

Spring-energized Force Graph
Bal Spring® Compression Diagram

Материалы и покрытие электрической пружины

Контактные элементы для скошенных пружин Bal Spring® изготавливаются с высокой точностью из медного сплава премиум-класса и нержавеющей стали. Эти материалы были выбраны за их превосходное сочетание механических и электрических свойств. Наши медные сплавы обладают достаточной проводимостью, чтобы использоваться без покрытия во многих отраслях. Наши изделия из нержавеющей стали обеспечивают более высокое по сравнению с медью усилие на единицу при аналогичных габаритах пружины. Их возможно улучшить с помощью покрытия из металла с более высокой проводимостью.

Среди материалов, которые используются в проволоке для Bal Spring:
  • НЕРЖАВЕЮЩАЯ СТАЛЬ (302, 316, 316L)
  • БЕРИЛЛИЕВО-МЕДНЫЙ СПЛАВ 25
  • ЦИРКОНИЕВО-МЕДНЫЙ СПЛАВ
Среди вариантов покрытия:
  • ЗОЛОТО
  • СЕРЕБРО
  • НИКЕЛЬ
  • ЖЕСТЬ

Покрытие может обеспечить повышенную эффективность Bal Spring во влажной или агрессивной среде, а также в любых сферах применения, требующих повышенной проводимости. Возможна поставка пружин с покрытием по стандартам MIL или иным техническим условиям. Обычно очевидным вариантом в случаях, когда требуется высокая проводимость, считается серебро, но при этом следует учитывать показатели коррозии, потенциала и износа. Мы наносим на наши контактные элементы Bal Spring с серебрением защитное покрытие для обеспечения дополнительного уровня коррозионной устойчивости.

Размеры пружин

Наши скошенные пружины Bal Spring доступны в отрезках (для простых и сложных канавок) и в сварных кольцах внутренним диаметром от 0,76 мм (0,030 дюйма). Каждая пружина разрабатывается под уникальные требования в конкретной сфере применения, поэтому мы не держим в наличии «стандартных» типов и размеров. Однако мы ведем базу данных самых востребованных диаметров и поперечных сечений и используем ее как ориентир для последовательной подстройки.

Conducting Spring Sizes

Этот график служит исключительно иллюстрацией стандартных габаритов пружин. Свойства пружин, такие как диаметр и материал проволоки, ширина и высота витка, а также угол скоса, внутренний/внешний диаметры пружин и покрытие могут быть подобраны для обеспечения высокой точности и оптимальной производительности.

Ориентация электрической пружины

Наши скошенные пружины Bal Spring® могут разрабатываться с отклонением по оси или радиусу. Таким образом, возможно оптимизировать направление усилия в вашей конструкции, обеспечивая эффективную и долгосрочную службу. В конструкциях с корпусной или поршневой установкой рекомендуется, как правило, радиальная ориентация пружины. Осевые пружины обычно выбираются для торцевой установки.

Радиальная пружина

Усилие сжатия радиальной скошенной пружины прилагается вдоль радиуса дуги или кольца, перпендикулярно оси.

Bal Spring® Axial Spring Diagram
Осевая пружина

Усилие сжатия осевой скошенной пружины прилагается вдоль оси дуги или кольца, параллельно оси.

Bal Spring® Radial Spring Diagram

На этот конструктивный выбор могут влиять условия обслуживания, конфигурация пружины (длина или окружность) и другие факторы. Наши инженеры помогут вам определить, какая ориентация пружины обеспечит оптимальную производительность.

Один компонент, три функции

Механическая
Соединительная
Электросоединительная
и заземляющая
ЭМП
экранирование

Некоторые разработчики используют скошенную пружину Bal Spring® для механической фиксации, блокировки или удержания критически важных компонентов механизмов. Другие устанавливают ее для экранирования от ЭМП/РЧП. А третьим важны ее электропроводящие и заземляющие свойства. Но вне зависимости от ваших потребностей, она обеспечит повышение производительности, надежности и неизменное конкурентное преимущество.
